Entender como instalar ar condicionado split exige mais do que fixar duas unidades na parede. O processo envolve planejar a posição da evaporadora e da condensadora, preparar a tubulação de cobre, instalar um circuito elétrico exclusivo e executar o vácuo antes de liberar o fluido refrigerante. Este guia explica as etapas práticas, os parâmetros de teste e os cuidados necessários para preservar o desempenho, a segurança e a garantia do fabricante.
Como instalar ar condicionado split: o que planejar antes
Como instalar ar condicionado split corretamente começa pelo planejamento. A posição das unidades, o comprimento da tubulação e a infraestrutura elétrica precisam ser definidos antes da primeira perfuração. Uma instalação de ar-condicionado bem planejada evita desmontagem, nova passagem de cobre ou alterações na parede depois.
Se o aparelho já estiver funcionando e precisar ser removido, o fluido refrigerante deve ser recolhido com procedimento e equipamentos adequados antes da desconexão. Soltar as linhas diretamente libera refrigerante, oferece risco ao profissional e impede o reaproveitamento correto da carga.
Escolha do local da evaporadora
A evaporadora deve ficar em uma parede firme, a pelo menos 15 cm do teto e aproximadamente 2,5 m do piso. Essa folga favorece a entrada de ar e permite acesso para limpar o filtro e para a manutenção.
A saída não deve ficar bloqueada por cortinas, armários ou divisórias. Também é importante evitar direcionar o fluxo frio continuamente sobre camas, sofás ou postos de trabalho. Sempre que possível, escolha uma parede que permita conduzir tubos e dreno até o exterior pelo menor percurso.
Posicionamento correto da condensadora
A condensadora precisa dissipar o calor retirado do ambiente. Por isso, deve ficar em área ventilada, com as distâncias livres indicadas pelo fabricante e acesso para manutenção. Nichos fechados e fachadas muito expostas ao sol aumentam a temperatura de operação e o esforço do compressor.
O suporte metálico deve resistir ao peso do equipamento e às vibrações. Em apartamentos, verifique as regras do condomínio e as condições de trabalho em altura. A distância entre evaporadora e condensadora costuma admitir de 5 m a 15 m de tubulação, mas o limite correto é sempre o informado no manual do modelo.
Ferramentas e materiais necessários
Separar ferramentas e materiais antes do início evita que o circuito fique aberto enquanto se procura uma peça. Essa organização é especialmente importante nas etapas de corte, flangeamento, conexão e vácuo.
Ferramentas gerais e elétricas:
- Furadeira, brocas ou serra-copo adequadas à parede
- Parafusadeira e chaves de fenda e Phillips
- Alicate universal, decapador e multímetro digital
- Nível de bolha e trena
- Equipamentos de proteção para trabalho em altura
Ferramentas específicas de refrigeração:
- Cortador e escareador para tubos de cobre
- Dobrador de tubos
- Flangeador
- Bomba de vácuo
- Manifold compatível com o refrigerante
Materiais principais:
- Tubos de cobre nas bitolas indicadas pelo fabricante
- Isolamento de neoprene em áreas externas e espuma apropriada em áreas internas
- Mangueira ou tubo de PVC para o dreno
- Suporte metálico, chumbadores, buchas e parafusos
- Cabos elétricos, aterramento e disjuntor dimensionados
- Abraçadeiras e fita de acabamento apropriada
A bomba de vácuo e o manifold não são acessórios dispensáveis. Eles permitem retirar o ar e a umidade, acompanhar a pressão e verificar se o circuito permanece estanque antes da liberação do refrigerante.
Fixação da evaporadora e da condensadora
A instalação física começa pela unidade interna, pois sua posição determina o furo e o trajeto das linhas até a área externa.
Chapa de suporte, nivelamento e furo
A chapa da evaporadora deve ser posicionada com nível de bolha e fixada com buchas adequadas ao tipo de parede. Um pequeno desnivelamento pode impedir o escoamento da bandeja e causar gotejamento dentro do ambiente.
O furo de passagem costuma ter entre 65 mm e 75 mm de diâmetro. Ele deve apresentar leve inclinação para fora, na proporção aproximada de 1 cm a cada 50 cm, para acompanhar o caimento do dreno. Antes de perfurar, é necessário verificar a possível presença de vigas, tubulações hidráulicas e cabos elétricos.
Depois da passagem inicial das linhas, a evaporadora é encaixada e travada nos pontos indicados pelo fabricante. A unidade precisa permanecer firme, sem folgas ou pressão indevida sobre os tubos.
Suporte e nivelamento da unidade externa
O suporte da condensadora deve ser preso com chumbadores compatíveis com alvenaria, concreto ou outra estrutura existente. A estabilidade deve ser conferida antes de colocar o equipamento.
Após o posicionamento, a condensadora é parafusada e nivelada. Fixação deficiente transmite ruído, aumenta a vibração e pode deslocar a unidade com o tempo.
Passagem e conexão da tubulação de cobre
Os tubos de cobre interligam as unidades e conduzem o fluido refrigerante, normalmente R-32 ou R-410A nos equipamentos atuais. As bitolas não são intercambiáveis: devem corresponder exatamente às especificações do modelo.
O percurso precisa ser curto e protegido, com curvas suaves produzidas por dobrador. Dobrar manualmente pode estrangular o tubo e restringir a circulação. O corte deve ser feito com cortador próprio, seguido da retirada cuidadosa das rebarbas sem permitir que resíduos entrem no circuito.
Cada extremidade recebe o flangeamento, que forma a superfície cônica responsável pela vedação. Um flange torto, fino, rachado ou apertado incorretamente pode causar vazamento. As porcas devem ser alinhadas sem forçar a rosca e apertadas com o torque previsto pelo fabricante.

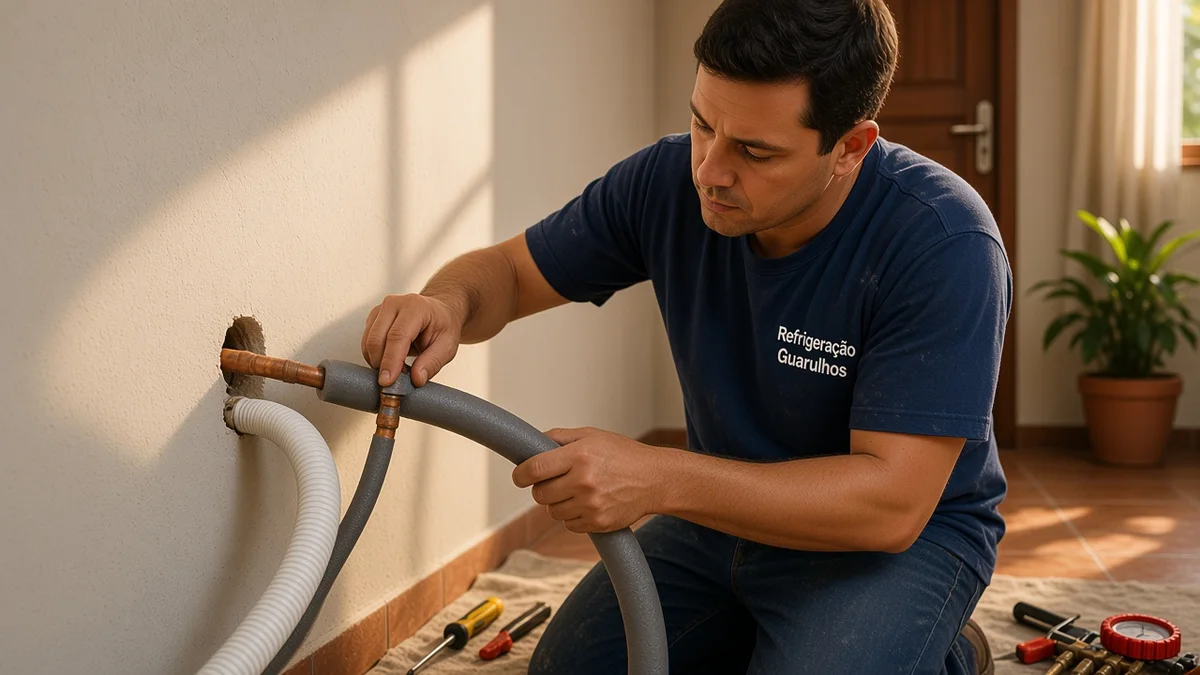

Depois das conexões, cada linha recebe isolamento térmico contínuo. O neoprene suporta melhor as áreas externas, enquanto a espuma apropriada pode ser usada em trechos internos. Emendas abertas favorecem condensação, perda térmica e gotejamento.
A mangueira de dreno deve manter caimento contínuo até o descarte. Subidas, sifões improvisados e contracurvas acumulam água e podem provocar retorno para a evaporadora.
Ligação elétrica, circuito exclusivo e aterramento
A instalação elétrica deve respeitar a tensão, a corrente nominal e o diagrama do equipamento. Existem modelos 110V e 220V, e a tensão precisa ser confirmada na etiqueta e medida na rede antes de qualquer conexão. Aplicar 220V em um aparelho 110V pode causar dano imediato; alimentar um modelo 220V com 110V impede seu funcionamento correto.
A comunicação entre as unidades normalmente utiliza três condutores — fase, neutro e comunicação — além do terra, mas o esquema exato pode variar. A ordem dos terminais precisa ser reproduzida nas duas pontas conforme o diagrama do fabricante.
O aparelho deve ter circuito exclusivo, cabos dimensionados pela corrente e pelo percurso, aterramento funcional e disjuntor compatível. Compartilhar a alimentação com chuveiro, micro-ondas ou outros equipamentos aumenta a possibilidade de aquecimento e desarmes.
Antes de energizar, confira o aperto dos bornes, a continuidade do terra e a ausência de fios expostos. Por envolver risco de choque, incêndio e danos à placa eletrônica, essa etapa exige qualificação elétrica adequada.
Vácuo, estanqueidade e primeira ligação

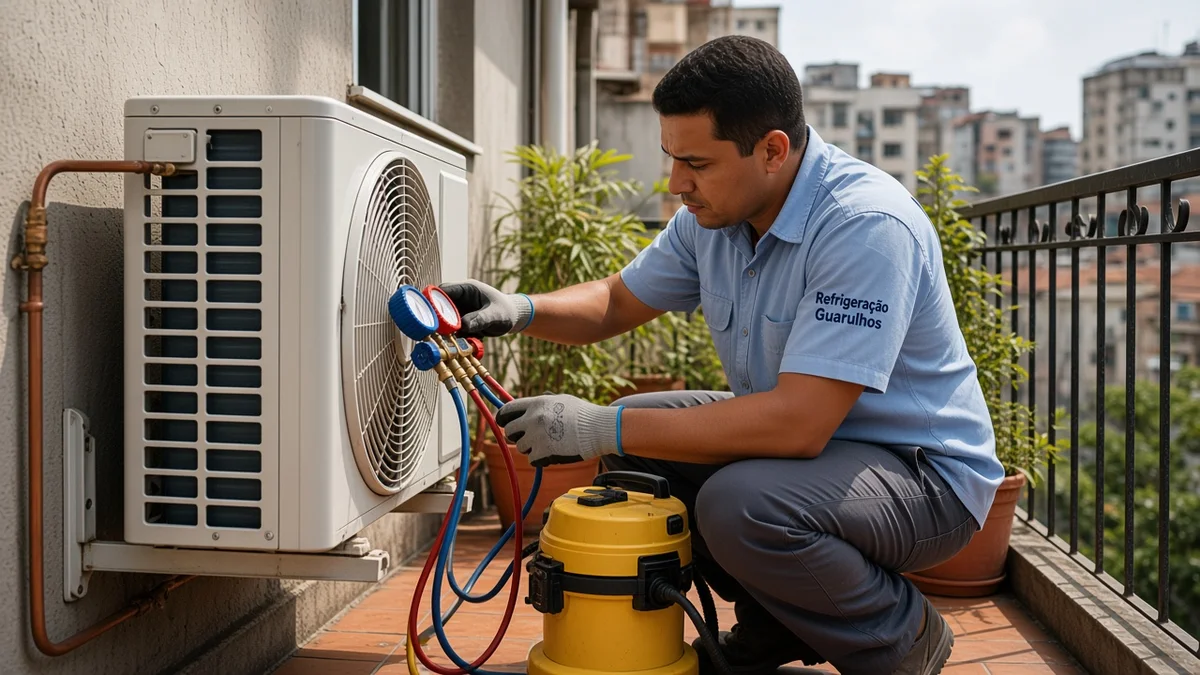

Com as conexões prontas, a bomba de vácuo é ligada ao circuito pelo manifold antes da abertura das válvulas da condensadora. Esse processo remove ar e umidade que prejudicariam o óleo, o refrigerante e o compressor.
O vácuo costuma durar entre 30 e 60 minutos, conforme o comprimento das linhas, a capacidade da bomba e as condições do sistema. Encerrar o processo apenas pelo tempo, sem observar os instrumentos, não confirma que o resultado adequado foi atingido.
Ao desligar e isolar a bomba, acompanhe o manifold. A perda do vácuo indica possível vazamento, conexão mal apertada ou umidade residual. A causa precisa ser identificada e corrigida antes de liberar o R-32 ou R-410A armazenado na condensadora.
Com a estanqueidade confirmada, as válvulas são abertas conforme o procedimento do fabricante. Se a tubulação exceder o comprimento coberto pela carga de fábrica, a quantidade adicional deve ser calculada e pesada de acordo com o manual, nunca estimada apenas pela pressão.
Na primeira ligação, verifique ruídos, vibração, drenagem e corrente em amperagem com instrumento adequado. A corrente precisa permanecer dentro da faixa nominal. Valor elevado pode indicar sobrecarga elétrica ou mecânica; valor muito baixo, junto de baixo desempenho, pode apontar problema de carga ou funcionamento.
Também se mede o delta T entre o ar que entra e o ar que sai da evaporadora. Em condições usuais, espera-se uma redução aproximada de 8°C a 12°C, considerando temperatura ambiente, umidade e modo de operação. A instalação inteira costuma consumir de 3 a 5 horas quando não há complicações estruturais ou elétricas.
Conclusão
Como instalar ar condicionado split com segurança depende de uma sequência técnica completa: planejamento, fixação nivelada, tubulação de cobre bem flangeada, isolamento, dreno com caimento, circuito exclusivo e vácuo antes da liberação do refrigerante.
As verificações de estanqueidade, corrente em amperagem e delta T de 8°C a 12°C confirmam se o equipamento iniciou a operação dentro dos parâmetros esperados. Ignorar essas etapas pode reduzir o desempenho, danificar o compressor e comprometer a garantia do fabricante.
Quem não dispõe de bomba de vácuo, manifold, ferramentas de flangeamento ou habilitação para trabalhar com refrigeração, eletricidade e altura deve contratar um profissional. Em Guarulhos, uma instalação documentada e executada conforme o manual protege o aparelho e reduz a necessidade de correções futuras.
